Referentie: MRI001

De intelligente regelmodule MRI001 zorgt voor het sturen van een op lage temperatuur werkende ketel, een boilerlaadpomp en een verwarmingspomp.

Hij bezit dezelfde mogelijkheden als een module voor sanitair warmwaterproductie maar kan bovendien de watertemperatuur moduleren zonder een buitenvoeler te gebruiken. Inderdaad, wanneer de MRI001 niet voor de sanitair warmwaterproductie zorgt, is de keteltemperatuur evenredig aangepast aan de verhouding «inschakeltijd / uitschakeltijd» van de ruimtethermostaat.

De module MRI001 is dus onscheidbaar van een ruimtethermostaat waarvan de inschakelduur evenredig is met het temperatuurverschil tussen de gemeten en de ingestelde temperatuur.
De THEBEN-thermostaten RAM811 top2, RAM813 top2 HF, RAM831 top2 et RAM833 top2 HF zijn uiterst geschikt voor deze functie.

Voorstelling

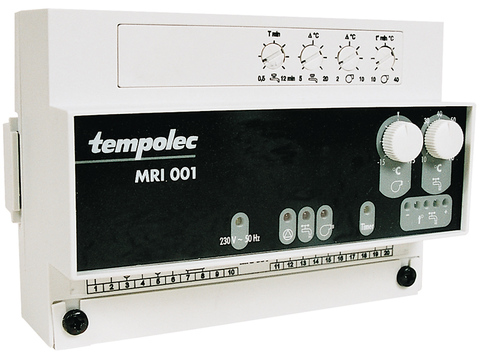

• De module MRI001 is beschikbaar in een modulaire behuizing voorzien voor montage in een schakelbord. Wandmontage is eveneens mogelijk.
• De aansluitklemmen kunnen weggenomen worden.
• De MRI001/2S wordt geleverd met twee PTC-voelers voor het meten van de ketel- en boilertemperaturen.

Technische gegevens

• Voeding : 230 V 50 Hz ± 10 %
• 3 NO-contacten
• Schakelvermogen : 5 A/230 V AC
• Kortsluitbeveiliging van de contacten : max. smeltveiligheid of stroomonderbreker 6 A
• Ingangen : 1 logische ingang voor de ruimtethermostaat, 2 analoge ingangen voor de ketel- en boilervoelers
• Montage op 35 mm DIN-rail in schakelbord, wandmontage eveneens mogelijk
• Beschermingsgraad IP20
• Afmetingen : 139 x 100 x 68 mm
• Temperatuurbereik van 0 tot 40 °C
• Aansluiting d.m.v. wegneembare klemmenstroken, schroefklemmen 2 x 0,75 of 1 x 1,5 mm²
• Conformiteit : CE.

Voeler

Type TS-SND0010 (maximum 80 °C) of TS-SND0110 (maximum 150 °C).
