Référence : MRI001

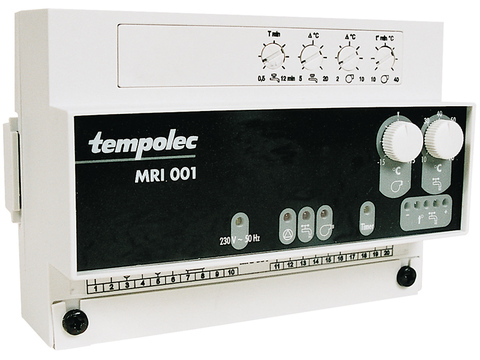

Le module de régulation intelligent MRI001 est un appareil capable de commander une chaudière basse température, un circulateur eau chaude sanitaire et un circulateur chauffage.

Il a les mêmes possibilités qu’un module pour la production d’eau chaude sanitaire mais peut, en plus, moduler la température de l’eau de chauffage sans avoir recours à une sonde extérieure. En effet, lorsque le MRI001 n’assure pas la production d’eau chaude sanitaire, la température de la chaudière est proportionnelle au rapport «durée d’enclenchement / durée de déclenchement» du thermostat d’ambiance.

Le module MRI001 est donc indissociable d’un thermostat d’ambiance dont la durée d’enclenchement est proportionnelle à l’écart de température mesurée / température réglée.
Les thermostats THEBEN RAM811 top2, RAM813 top2 HF, RAM831 top2 et RAM833 top2 HF conviennent particulièrement pour cette fonction.

Présentation

• Le module MRI001 est disponible dans un boîtier modulaire prévu pour montage dans un tableau électrique. Un montage mural est également possible.
• Les borniers de raccordement sont débrochables.
• Le MRI001/2S est fourni avec deux sondes PTC pour la mesure de la température chaudière et eau chaude sanitaire.

Caractéristiques techniques

• Alimentation : 230 V  50 Hz
• 3 contacts NO
• Protection des contacts contre surcharges : fusible ou disjoncteur maximum 6 A
• Entrées : 1 entrée logique pour thermostat d’ambiance, 2 entrées analogiques pour les sondes chaudière et eau chaude sanitaire
• Montage sur rail DIN 35 mm en tableau électrique, montage mural également possible
• Degré de protection IP20
• Dimensions : 139 x 100 x 68 mm
• Température ambiante de 0 à 40 °C
• Raccordement par borniers débrochables, bornes à vis 2 x 0,75 ou 1 x 1,5 mm²
• Conformité : CE.

Sonde

Type TS-SND0010 (maximum 80 °C) ou TS-SND0110 (maximum 150 °C).
