1803 | Oplaadregelaar voor elektrische accumulatieverwarming

Archief

Referentie: 1803

Het artikel 1803 is vervangen door 1470-ZSG.

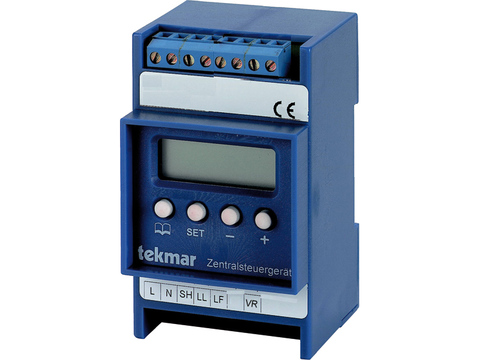

De centrale eenheid 1803, verbonden met één of meerdere oplaadregelaars 1842, 1843 of 1844, vormt een universele bediening voor het regelen van de elektrische accumulatieverwarming via een verwarmingskabel in de vloer, of via een afzonderlijke of centrale accumulator. Dit oplaadregelaar beantwoordt aan de normen DIN 44 574 en EN 50 350.

• Mogelijkheid de lading te verplaatsen aan het begin, het midden of het einde van het nachttarief, zoals voorgeschreven door de elektriciteitsmaatschappijen of de wensen van de klant.
• Aansluiting van de centrale eenheid en de laadregelaars door een 3-draads bus
• Toezicht op de looptijd van het verlaagde tarief
• Dagnalading mogelijk
• Verschillende laadniveaus voor dag en nacht
• Berekening van de gemiddelde buitentemperatuur
• Geen bijstelling nodig na de installatie
• Betrouwbare werking gedurende vele jaren zonder onderhoud.

technische gegevens

• Voeding : 230 V AC 50 Hz
• Spanningstolerantie : ± 6 %
• Verbruik : ca. 1,5 VA
• Toelaatbare omgevingstemperatuur tussen 0 tot +50 °C
• Isolatiespanning : 4 kV
• Schakelvermogen van het intern relais : 3 A/230 V AC cos phi = 1
• Stuurspanning op klemmen Z1-Z2 : 2,85 tot 3,6 V als de LF-fase aanwezig is; 4,35 V als de LF-fase niet aangesloten is
• Beschermingsklasse II
• Beschermingsgraad IP20
• Aansluiting via kooiklemmen 2 x 1,5 mm² of 1 x 2,5 mm²
• Aansluiting voorzien voor een NTC-buitenvoeler van de reeks 31––.
