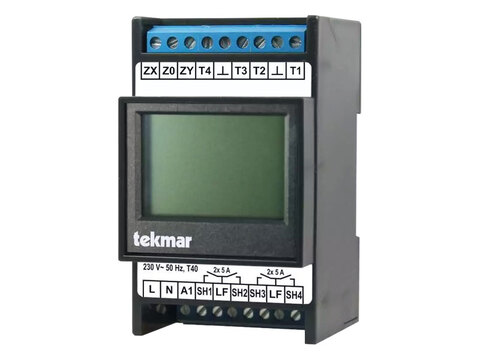

TEK-1964-ALR | Laadregelaar

Referentie: TEK-1964-ALR

• Laadregelaar voor vloerverwarming met warmteaccumulatoren met DC-besturingssysteem in 4-kanaals uitvoering
• Functies
  –  4 onafhankelijke laadcircuits met instelbare eindwaarde voor het laden, vervangende laadgraad en hysterese
  –  alle gangbare sensorcurves instelbaar
  –  DC-systemen tekmar, Dimplex en DRT beschikbaar
  –  4 weekprogramma’s voor comfortinstellingen of als vervanging van een ontbrekend KU-signaal
• Ingangen
  –  4 restwarmte-vloersensoren
  –  Z1/Z2/KU-ingang voor DC-stuurspanning
  –  ED-signaal, alle gangbare systemen instelbaar, eendraadssysteem
• Uitgangen: 4 relais verwarmingscircuit, elk 2 met gemeenschappelijke LF-ingang
• Inbouwapparaat met verlicht grafisch touchscreen, batterijgebufferde klok en USB-apparaataansluiting.

Technische gegevens

• Nominale spanning: 230 V AC, 50 Hz
• Toegestaan spanningsbereik: 207 – 253 V
• Opgenomen vermogen: ong. 2 VA
• Ingangen:
  – DC-stuursignaal (SELV)
  – ED-stuursignaal (enkelvoudige draadbesturing)
  – 4 bodemtemperatuursensoren (SELV)
• Uitgangen: 4 relais voor verwarmingscircuits,
  2 met gemeenschappelijke LF-ingang
• Communicatie: mini-USB voor laptop/pc
• Ondersteunde grondvoeler-types:
  tekmar serie 30
  Birka/Sabi 992
  Devi 25-15k
  Dohrenbusch 25-470
  Grässlin/Frensch FF-R11
  Ritter (DRT) 20-500
  Schlüter/Deltadore 993
  Schlüter/Deltadore RF
  Schlüter/Deltadore UNI, UF
  TEM ZTF230
• Normsensoren DIN EN 50350:
  tekmar serie 31
  AEG normsensoren DIN
  Birka/Sabi 994 DIN
  DEVI standaard sensor DIN
  Dimplex standaard sensor DIN
  Dohrenbusch/DRT -2k DIN
  Grässlin RF-N-1 DIN
  Schlüter/Deltadore NF DIN
  Stiebel Eltron standaard sensor DIN
• Ondersteunde DC-systemen (SELV):
  tekmar (3,60 – -2,85 V)
  tekmar tot bouwjaar 70 (-4,35 – -2,85 V)
  Bauknecht/KKW / Dimplex (0,91 – 1,43 V)
  Dohrenbusch/DRT (2,65 – 3,00 V)
• Ondersteunde ED-systemen: 37–80 %, elektronische laadregelaar met storingsdetectie < 2 % ED
• Instelbereik volledige lading: 30 – 90 °C
• Nominale schakelvermogen: 1,1 kW per schakeluitgang
• Aansluitklemmen: kooiklemmen voor 2,5 mm², aanhaalmoment ≤ 0,5 Nm
• Behuizing: modulaire behuizing 3 TE (volgens DIN 43880)
• Bevestiging: TH-35 rail (volgens DIN EN 60715)
• Beschermingsgraad: IP 20 (volgens EN 60529)
• Beschermingsklasse: II bij correcte montage
• Bedrijfs-/opslagtemperatuur: -15 – +40 °C/-20 – +70 °C, condensatie verboden
• Gewicht: ong. 0,25 kg
