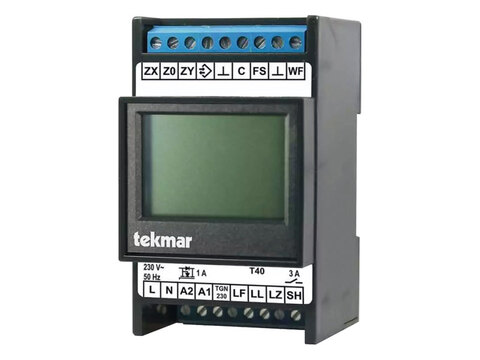

TEK-1865-WSG | Ruimteregelaar met ED, DC- en TGN-besturingssysteem

Referentie: TEK-1865-WSG

• Ruimteregelaar met ed-, DC- en TGN-besturingssysteem voor accumulatieve verwarmings­apparaten en accumulatieve vloerverwarming, zonder individuele regeling per ruimte
• Online functies (via internetgateway):
  – verbinding met de tekmar TAV-server
  – nauwkeurige weersvoorspellingen voor elke locatie
  – Smart Home-besturing van comfortfuncties
  – integratie in het Smart Grid
• Lokale functies:
  – intelligente regeling van het opladen bij alle vrijgavemodellen, als alternatief conventionele ZSG-functies met voorwaartse en achterwaartse regeling
  – weekprogramma voor comfortinstellingen, vakantieprogramma voor periodes van afwezigheid
  – alle gangbare kenlijncurves van de sensoren zijn instelbaar
• Inbouwapparaat standaard met verlicht grafisch touchscreen, batterijgevoede klok en USB-poort
• Maximaal bereik van het TGN-bedieningssysteem: 10 m.

Technische gegevens

• Nominale spanning: 230 V AC, 50 Hz
• Toegestaan spanningsbereik: 207 – 253 V
• Opgenomen vermogen: ong. 2 VA
• Ingangen:
  – weersensor
  – laadvrijgave LF, extra vrijgave LZ, looptijd LL
  – vorstbeveiligingsschakelaar FS (van externe besturing)
• Uitgangen: DC-stuursignaal, ED-stuursignaal,
  relais voor laadtoestemming (SH)
• Communicatie: TGN-bus voor communicatie met andere apparaten,
  mini-USB voor laptop/pc
• Ondersteunde soorten weersensoren:
  tekmar serie 31 (gestandaardiseerde sonde DIN EN 50350)
  tekmar serie 30
  Bauknecht PTC
  Birka 981
  Devi 15k
  Dohrenbusch
  Grässlin WF-R2
  Schlüter UNI
• Ondersteunde ED-systemen: 37–80 %, thermomechanische en elektronische laadregelaars
• Ondersteunde stuurspanningen:
  tekmar
  Bauknecht/KKW/Dimplex
  Dohrenbusch/DRT
• Belastbaarheid van het ED-signaal (230 V AC): maximaal 1 ampère = 230 watt nominaal
• Nominale schakelvermogen van het SH-relais: 1,1 kW
• Aansluitklemmen: kooiklemmen voor 2,5 mm², aanhaalmoment ≤ 0,5 Nm
• Behuizing: modulaire behuizing 3 TE (volgens DIN 43880)
• Bevestiging: TH-35 rail (volgens DIN EN 60715)
• Beschermingsgraad: IP 20 (volgens EN 60529)
• Beschermingsklasse: II bij correcte montage
• Bedrijfs-/opslagtemperatuur: -15 – +40 °C/-20 – +70 °C, condensatie verboden
• Gewicht: ong. 0,25 kg
