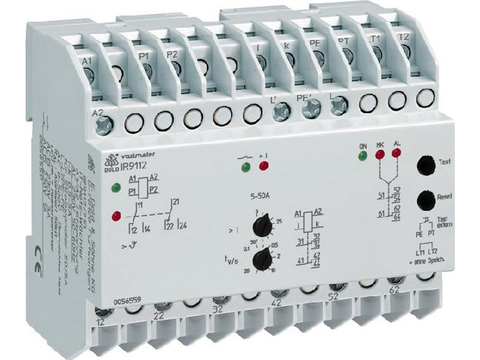

IS9112/712, contrôleur d’isolement

Description

• Spécialement destiné au contrôle de l’isolement des réseaux IT et à la surveillance du transformateur en milieu hospitalier
• Conforme aux normes IEC / EN 60 255, IEC / EN 61 557, DIN VDE 0100-710, T013, IEC / EN 60 364-7-710
• Convient pour réseaux mono et triphasés
• Contrôle de l’isolement :
  - seuil d’alarme réglable entre 50 et 500 kW
  - tension nominale du réseau surveillé 0 à 500 V
  - fréquence nominale du réseau surveillé 10 à 1000 Hz
  - surveillance du circuit de mesure L-L’ / PE-PE’
  - 3 LED pour la mise sous tension, le défaut d’isolement et l’interruption du circuit de mesure
  - 10 LED pour indiquer la résistance d’isolement mesurée
  - 2 contacts inverseurs
  - boutons-poussoirs de test et de reset incorporés
  - possibilité de choisir le type de fonctionnement avec ou sans reset manuel après réponse
  - possibilité de raccorder des boutons-poussoirs à distance pour le test et le reset.
• Avec alimentation 24 V DC incorporée pour module de test UP5862
• Surveillance de la charge du transformateur :
  - plage de mesure de 5 à 50 A par TI externe 50/5 A
  - hystérésis fixe de 4 %
  - temporisation au déclenchement réglable de 0,1 à 20 s
  - 2 LED pour visualiser le bon fonctionnement et la surcharge
  - 2 contacts inverseurs.
• Surveillance de la température du transformateur
  - raccordement de 1 à 6 thermistances
  - reconnaissance d’une surchauffe et d’un court-circuit du circuit de mesure
  - 2 LED pour visualiser la mise sous tension et la position des contacts
  - 2 contacts inverseurs.
• Boîtier modulaire de 105 mm de large
• Si la tension du circuit surveillé est différente de 230 V AC, la tension auxiliaire doit être fournie par une alimentation séparée.
• Si les bornes LT1-LT2 sont pontées, le relais réarme directement lorsque le défaut d’isolement disparaît. Si les bornes ne sont pas pontées ou si un bouton-poussoir NO y est raccordé, un reset est nécessaire après déclenchement ou après coupure de la tension d’alimentation.
• Les bornes PE et PE’ doivent être raccordées à la terre. Les bornes L et L’ doivent être raccordées sur une phase, sur un point de connexion intermédiaire dans le secondaire du transformateur ou à un neutre. Si une surveillance du raccordement n’est pas imposée, les bornes PE et PE’ ainsi que L et L’ peuvent être pontées au niveau du relais.

Caractéristiques techniques

• Alimentation auxiliaire UH : 230 V AC
• Plage de tension : 90 à 110 % UH
• Consommation : 7 VA
• Circuit de mesure ISO : 0 à 500 V 10 à 1000 Hz
• Seuil de réponse ISO : 50 à 500 kΩ
• Impédance d’entrée : ISO > 250 kΩ
• Tension de mesure : ISO 15 V DC
• Courant de mesure : ISO < 50 μA
• Composante continue admissible : 500 V DC
• Hystérésis : 15 %
• Seuil de réponse Int : 5 à 50 A par transfo externe 50 / 5 A
• Hystérésis : 4 %
• Temporisation au déclenchement : 0,1 à 20 s
• Seuil de déclenchement °C : 3,2 à 3,8 kΩ fixe
• Seuil de réarmement °C : 1,5 à 1,8 kΩ fixe
• Tension de mesure °C : 9 V DC
• Courant de mesure °C : maximum 1,1 mA
• Contacts : 3 x 2 inverseurs
• Pouvoir de coupure :
  3 A / 230 V AC selon AC 15 pour contacts NO
  1 A / 230 V AC selon AC 15 pour contacts NF
  4 A / 24 V DC selon DC 13 pour contacts NO
  2 A / 24 V DC selon DC 13 pour contacts NF
• Température maximale : -20 à +60 °C
• Fusible maximal : 4 AgL
• Poids : 430 g

Accessoire

• UP5862 : module de test et de signalisation
