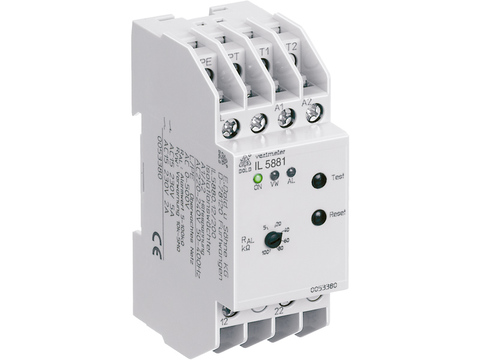

z/ Archive | IL 5881.12/100

CONTRôleur d'isolement

Le contrôleur d’isolement IL5881.12/100 convient pour surveiller la résistance d’isolement entres pôles positif et négatif et la terre dans des réseaux DC.

Boîtier modulaire 35 mm de large
Alimentation auxiliaire UH et circuit de mesure séparé galvaniquement
2 boutons-poussoirs incorporés pour le test et le reset
2 boutons-poussoirs pour le test et le reset peuvent aussi être raccordés à distance
3 diodes lumineuses indiquent la mise en service, le défaut d’isolement sur le pôle positif et le défaut d’isolement sur le pôle négatif
Principe du courant repos.

Caractéristiques techniques

Plage de tension : 80 à 110 % UH AC, 90 à 125 UH DC
Circuit de mesure : 12 à 280 V DC
Seuil de réponse réglable de 5 à 200 kΩ
Hystérésis : 15 % du seuil réglé pour R réglé : 50 kΩ
Courant de mesure : ≤ 0,1 mA
Tension de mesure : 15 V DC
Temps de réponse : ≤ 1,3 s selon le seuil réglé et la capacité de ligne
Résistance interne : > 250 kΩ
2 contacts inverseurs
Pouvoir de coupure : 5 A/230 V AC selon AC 15 pour contacts NO et 2 A/230 V AC selon AC 15 pour contacts NF
Température maximale : -20 à +60 °C
Fusible maximal : 4 AgL.

Téléchargement des documents

dold-il5881-fr.pdf
