z/ Régulateur pour chauffage solaire, ELIOS DIN

Archive

Référence : ELIOS DIN

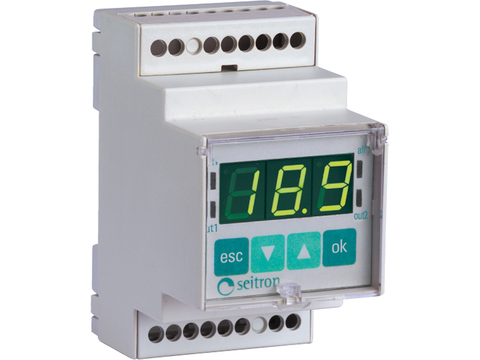

Le régulateur ELIOS DIN est spécialement conçu pour le chauffage solaire d'un accumulateur tampon ou d'une piscine.
Il convient également dans d'autres applications où il est nécessaire de comparer 2 températures d'eau.

Trois sondes sont fournies.

• Trois contacts de sorties pour la commande de la charge solaire (circulateur ou vanne), du chauffage d'appoint (facultatif) et d'une alarme en cas de défaut de sonde
• Étalonnage des sondes et paramétrage des seuils, différentiel, hystérésis, etc.
• Code PIN pour accéder aux paramètres
• Affichage : 3 digits de 7 segments verts de 12 mm pour les températures mesurées et les paramètres
• 4 diodes lumineuses pour les trois sorties et pour la protection antigel activée.

Caractéristiques techniques

• Alimentation : 230 V ± 10 % 50 Hz
• Consommation : 1,5 VA
• Contacts : 2 x 1 NO pour la commande, 1 x 1 inverseur pour l'alarme
• Contacts libres de potentiel
• Pouvoir de coupure : 3 A/230 V AC cos phi = 1; 1 A/230 V AC cos phi = 0,6
• 1 sonde Pt1000 pour S1 : -40 à +200 °C pour collecteur solaire, câble d'1 m
  2 sondes NTC pour S2 et S3 : 10 kΩ/25 °C, câble jaune : 1,5 m
• Précision : 1 °C
• Résolution : 0,1 °C
• Température admissible au régulateur : 0 à 40 °C
• Humidité admissible : 20 à 80 % d'humidité relative sans condensat
• Degré de protection IP40
• Matériaux du boîtier : PPO V0 auto-extinguible, polycarbonate pour la face frontale
• Montage sur rail DIN (encastrement dans un tableau électrique possible avec kit pour montage encastré 907 0 001).
