ELIOS MIDI | Centrale de contrôle solaire

Référence : ELIOS MIDI

Centrale de contrôle pour installations à panneaux solaires thermiques
La centrale permet de configurer et gérer jusqu'à six types d'installations solaires différentes : elle est équipée de trois sorties relais (deux pour les charges et une pour l'alarme), une sortie PWM, une sortie 0–10 V et trois entrées (sondes).
En sélectionnant une installation, la centrale gère automatiquement les sorties et les entrées utilisées afin de contrôler les vannes, les pompes, les sources d’intégration et les sondes utilisées sur le type d’installation prédéfinie

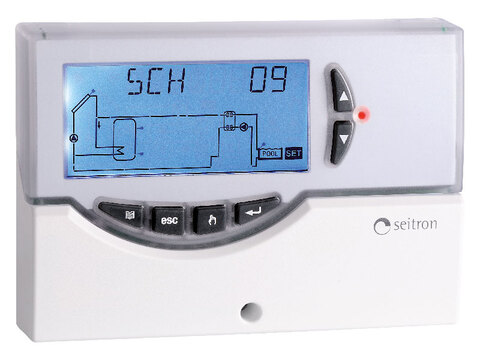

Affichage LCD rétro-éclairé avec schéma hydraulique de l'installation, l'état des sorties, des sondes, etc.

Caractéristiques techniques

Alimentation : 230 V AC 50 Hz
Consommation : < 2 VA
Type de sondes : 3 x NTC 10 K à 25 °C ± 1 %
Plages de fonctionnement des sondes : -50 à +200 °C (collecteur), -50 à +110 °C (chauffe-eau)
Plage de lecture des températures : -20 à 180 °C
Précision des mesures : ± 2 °C
Résolution : 0,1 °C (-20 à 144,9 °C), 1°C (145 à 180 °C)
Réglage de l'offset : S1 : ± 5.0 °C, S2 : ± 5.0 °C, S3 : ± 5.0 °C
Mot de passe de l’installateur : 0000 à 9999, (par défaut 0000)
Signalisation acoustique : On/Off (par défaut On)
Temporisation du rétroéclairage : 20 s après la dernière pression
Logique du relais : OUT2 NOR=N.O. REV=N.C.(N.O. par défaut)
Contacts :
relais OUT 1 : (1) A max 250 V AC (SPST), libre de potentiel
relais OUT 2 : 8 (1) A max 250 V AC (SPST), libre de potentiel
relais alarme : 4 (1) A max 250 V AC (SPDT), libre de potentiel
Signaux de sortie PWM : amplitude : 10 V ± 15 %, fréquence : 1 KHz, courant : 15 mA max.
0–10 V : amplitude : 0 à 10 V ± 10 % à 10 V, résistance minimale : 10 KΩ
Longueur max. admissible du câble PWM / 0–10 V : < 3 m
Degré de protection : IP 40
Niveau de pollution : 2
Classe de protection contre les chocs électriques : II
Tension nominale d'impulsion : 2500 V
Nombre de cycles manuels : 50000
Nombre de cycles automatiques : 100000
Tension d’essai EMC : 230 V AC 50 Hz
Température de fonctionnement : 0 à 40 °C
Température de stockage : -10 à +50 °C
Humidité relative : 20 à 80% RH sans condensation
Boîtier :
matériel : ABS V0 autoextinguible
couleur : blanc (RAL 9003)
Dimensions : 156 x 108 x 47 (L x H x P)
Poids : env. 672 g avec sondes, env. 553 g sans sonde
Fixation : murale
