z/ Archief | Isolatiebewakingsrelais voor medische ruimten, IP5880.12/711

Referentie: IP5880.12/711

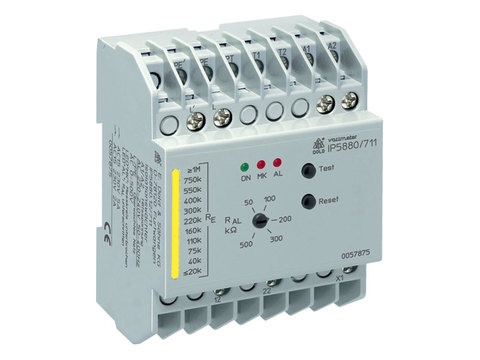

Het relais IP5880.12/711 is speciaal bestemd voor de isolatiebewaking van IT-netten in medische ruimten.

• Conform norm IEC/EN 61 557-8
• Voor medische ruimtes volgens IEC 60364-7-710, DIN VDE 0100-710
• Geschikt voor één- of driefasige netten
• Alarmdrempel instelbaar van 50 tot 500 kΩ
• 3 LED’s voor weergave van het onder spanning zetten, een isolatiefout en een onderbreking van de meetkring
• 11 extra LED’s voor weergave van de gemeten isolatieweerstand
• Met interne 24 V DC-voeding voor UP5862
• Bewaking van de meetkring L-L’ / PE-PE’
• 2 wisselcontacten
• Werkt volgens het ruststroomprincipe (contact ingeschakeld in normale toestand)
• Ingebouwde drukknoppen voor test en reset
• Gedragskeuze van het relais : met of zonder manuele reset na een isolatiefout
• Aansluitmogelijkheid van drukknoppen voor test en reset via afstandsbediening
• Modulaire behuizing van 70 mm breedte.

TECHNISCHE KENMERKEN

• Hulpvoeding UH : 220 tot 240 V AC
• Spanningsbereik : 80 tot 110 % UH
• Verbruik : ong. 4 VA
• Meetkring : 0 tot 500 V, 10 tot 1000 Hz
• Aanspreekdrempel instelbaar van 50 tot 500 kΩ
• Ingangsimpedantie : > 250 kΩ
• Meetspanning : 15 V DC
• Meetstroom : < 50 µA
• Toelaatbare gelijkspanning : 500 V DC
• Hysteresis : 15 %
• 2 wisselcontacten
• Schakelvermogen :
  5 A/230 V AC volgens AC 15 voor NO-contact
  2 A/230 V AC volgens AC 15 voor NG-contact
• Temperatuurbereik : -20 tot +60 °C
• Maximum smeltveiligheid : 4 AgL
• Nettogewicht : 330 g.

OPTIE

UP5862, test- en foutmeldingsmodule.
