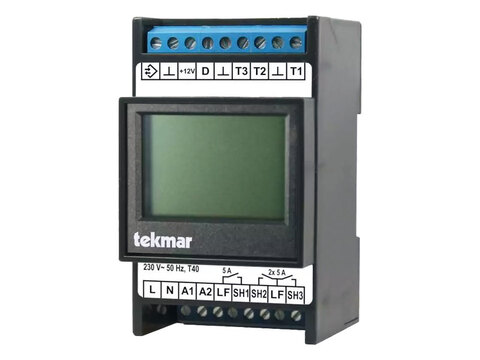

TEK-1983-ULR | Universele oplaadregelaar voor vloerverwarming met warmteopslag

Referentie: TEK-1983-ULR

• Universele oplaadregelaar voor vloerverwarming met warmteopslag, in uitvoering met 3 kanalen
• Geschikt als oplaadregelaar of als regelaar per ruimte in combinatie met de universele besturingseenheid
• Inbouwapparaat met verlicht grafisch touchscreen en USB-aansluiting

Functies

• Toepassing: keuze uit oplaadregelaar (voor woning- en centrale regeling) en ruimte-oplaadregelaar (voor regeling per afzonderlijke ruimte)
• 3 onafhankelijke oplaadcircuits met instelbare eindwaarde voor het opladen, vervangingsoplaadgraad en hysterese
• Alle gangbare sensorkenlijnen instelbaar
• Individuele instelwaarde per oplaadcircuit (bij ruimte-oplaadregelaar)

Opmerking

De 1983-ULR is met zijn potentiaalvrije ED-ingang bijzonder geschikt voor gebruik met regelaars van het type SABI unicomp 547.2 resp. 547.3.
Gebruik van de TGN-bus is alleen toegestaan binnen een onderverdeelkast.

Kenmerken

• Nominale spanning: 230 V AC, 50 Hz
• Toegestaan spanningsbereik: 207 – 253 V
• Opgenomen vermogen: ca. 2 VA
• Ingangen:
  – ED-stuursignaal, potentiaalvrij
  – 3 vloertemperatuursensoren (SELV)
• Uitgangen: 3 relais voor verwarmingscircuits (waarvan 2 met een gemeenschappelijke LF-ingang)
• Communicatie:
  – TGN-bus voor communicatie met andere apparaten (SELV),
  – mini-USB naar laptop/pc
• Ondersteunde soorten vloervoelers:
  tekmar Serie 30
  Birka/Sabi 992
  Devi 25-15k
  Dohrenbusch 25-470
  Grässlin/Frensch FF-R11
  Ritter (DRT) 20-500
  Schlüter/Deltadore 993
  Schlüter/Deltadore RF
  Schlüter/Deltadore UNI, UF
  TEM ZTF230
• (Gestandaardiseerde sensor volgens DIN EN 50350):
  tekmar Serie 31
  AEG gestandaardiseerde sonde DIN
  Birka/Sabi 994 DIN
  Dimplex gestandaardiseerde sonde DIN
  Dohrenbusch/DRT -2k DIN
  DEVI gestandaardiseerde sonde DIN
  Grässlin/Frensch RF-N-1 DIN
  Schlüter/Deltadore NF DIN
  Stiebel Eltron gestandaardiseerde sonde DIN
• Instelbereik «volledige belasting»: 30 – 90 °C
• Nominale schakelvermogen: 1,1 kW per schakeluitgang
• Aansluitklemmen: kooiklemmen voor 2,5 mm², aandraaimoment ≤ 0,5 Nm
• Behuizing: inbouwmodel uit de 3 TE-serie (voldoet aan de norm DIN 43880)
• Bevestiging: montagerail TH-35 volgens DIN EN 60715
• Beschermingsgraad: IP 20 volgens EN 60529
• Beschermingsklasse: II bij correcte installatie
• Bedrijfstemperatuur: -15 – +40 °C
• Opslagtemperatuur: -20 – +70 °C, condensatie verboden
• Gewicht: ca. 0,25 kg
