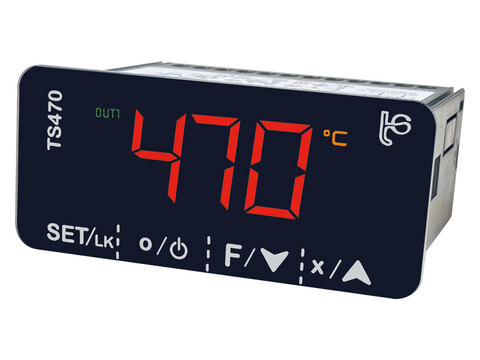

TS470 M230 | Digitale thermostaat

Referentie: TS470 M230

De digitale thermostaat TS470 M230 is ontworpen voor een temperatuurbereik van -100 tot +999 °C of °F en voldoet aan de eisen van een breed scala aan toepassingen op het gebied van verwarming en koeling.

De TS470 M230 is zo geconfigureerd dat hij als ingang een van de volgende sensorgroepen kan verwerken:
– PTC en NTC;
– Pt100- of Ni120-weerstandssensoren met 2/3-draads aansluiting;
– Pt1000;
– thermokoppels van het type J of K;
– transmitters van 0–20 mA, 4–20 mA of 0–10 V DC, 2–10 V DC met de mogelijkheid om het weergavebereik in te stellen.

De TS470 M230-thermostaat kan worden geconfigureerd als regelaar in verwarmingsmodus (omgekeerde uitgangsfunctie) of in koelmodus (directe uitgangsfunctie). Hij is uitgerust met een relaisuitgang met wisselcontact die belastingen tot 16 A bij 230 V AC kan aansturen.
Optioneel is een laagspanningssignaaluitgang beschikbaar voor de aansturing van externe SSR-modules (statisch relais).

Dankzij de programmering van bepaalde parameters kan de activering van de uitgang afhankelijk worden gemaakt van door de gebruiker ingestelde vertragingstijden, om een correct gebruik van de belasting te garanderen.

De TS470 M230-thermostaat beschikt over een uitschakelbaar logisch alarm, configureerbaar volgens vier werkingsmodi: wanneer het alarm wordt geactiveerd, verschijnt op het display de aanduiding «AL» afwisselend met de gemeten temperatuurwaarde en wordt de zoemer geactiveerd met een onderbroken geluidssignaal.

• Digitale thermostaat voor inbouwmontage in uitsnijding 71 × 29 mm
• Voeding 230 V AC (geïsoleerd)
• Frontraam 75 x 33 mm met een beschermingsgraad van IP 65
• Weergave: 3 digits van 17 mm
• 4 aanraaktoetsen
• 1 relaisuitgang 16 A (10 A) 230 V AC en configureerbaar logisch alarm.

Technische gegevens

• Voedingsspanning: 230 V AC, max. 4 VA (geïsoleerd via een transformator)
  50/60 Hz (± 3 Hz)
• Uitgang: potentiaalvrij wisselcontact (SPDT)
  16 A/250 V AC, type 1–C
  [≤ 10 A voor schroefklemmen (2,5 mm²)]
• Programmeerbereik: over het gehele meetbereik
• Weergave: 17 mm display met 3 cijfers, uitgangsstatusindicator
• Zoemer: geïntegreerd
• Behuizing: zelfdovend zwart kunststof, klasse D
• Beschermingsgraad frontzijde: IP65
• Montage: inbouw in een uitsnijding 71 × 29 mm,
  op paneel met meegeleverde bevestigingsbeugels
• Toelaatbare ruimtetemperatuur: 0 tot +55 °C
• Toelaatbare vochtigheid: 10–90 % zonder condensatie
• Aansluiting: met schroefklemmen 2,5 mm²
• Verontreinigingsindex: 2
• Conformiteit: RoHS 2011/65/CE | DEEE 2012/19/UE
  REACH (CE) Reg. 1907/2006
  CEM 2014/30/UE | LVD 2014/35/UE
• Gewicht: ≤ 200 g.
