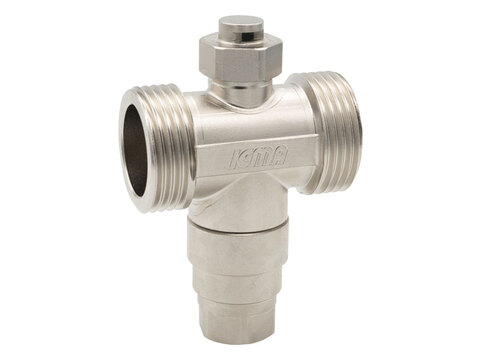

IC 609AG06 | Vorstbeveiligingsklep voor warmtepomp

Referentie: IC 609AG06

De vorstbeveiligingsklep voor warmtepomp IC 609AG06 treedt in werking wanneer de buitentemperatuur zeer laag is en de warmtepomp lang genoeg stilstaat, waardoor de warmtedrager de vriestemperatuur nadert en de installatie daardoor blootgesteld wordt aan mogelijke vorstschade. Een typisch geval waarin de vorstbeveiligingsklep in werking treedt, doet zich voor bij een langdurige stroomonderbreking (storing of stroomuitval).

De kans dat de temperatuur van de warmtedrager tijdens de normale werking van de warmtepomp onder de 3 °C daalt, is zeer klein.

Controleer bij stroomuitval van de warmtepomp de druk van de installatie.

De vorstbeveiligingsklep zorgt ervoor dat de warmtedrager uit de installatie wordt afgevoerd wanneer de temperatuur een nominale waarde van ongeveer 3 °C bereikt. Dit voorkomt ijsvorming in het circuit van de installatie, waardoor eventuele schade aan apparatuur zoals warmtewisselaars of leidingen wordt voorkomen.

Wanneer de temperatuur van de warmtedrager weer een nominale waarde van ongeveer 4 °C bereikt, sluit de vorstbeveiligingsklep en is de installatie weer dicht.

De vernikkelingsbehandeling voorkomt corrosie als gevolg van blootstelling aan weersinvloeden.

Sterke punten

Thermostatische cartridge met gegoten afdichting voor een uitstekende weerstand tegen veelvuldig openen en sluiten
Vernikkeld voor een betere corrosiebestendigheid
Minimale omgevingstemperatuur van -40 °C.

Technische gegevens

Materialen

Lichaam: vernikkeld messing
Veren: roestvrij staal
Afdichtingen: EPDM
De profielafdichting is voorzien van een antikleeflaag die met behulp van plasma-nanotechnologie is aangebracht.

Prestaties

Gebruikte vloeistof: water
De vorstbeveiligingsklep is ook getest voor gebruik met glycolwater.
Opmerking: het rendement van warmtepompen neemt af wanneer ze met glycolwater zijn gevuld; bovendien versnelt glycolwater de slijtage van de materialen.
Max. werkingsdruk: 10 bar
Temperatuurbereik vloeistof: 0 – 90 °C
Omgevingstemperatuurbereik: -40 – +60 °C
Openingspunt vloeistof bij een max. werkdruk van 90 °C:
3,4 – 5,4 °C
Vloeistoftemperatuur (opening) met een maximale bedrijfstemperatuur van 80 °C: 3,2 – 5,0 °C
Vloeistoftemperatuur (opening) met een maximale bedrijfstemperatuur van 65 °C: 2,9 – 4,5 °C
Vloeistoftemperatuur (sluiting): 3,9 – 6,5 °C
Kv (directe weg): 1": 46 in het bereik Re = 1,5*10⁵ – 2,7*10⁵
Max. aandraaimoment: 1": 80 Nm
