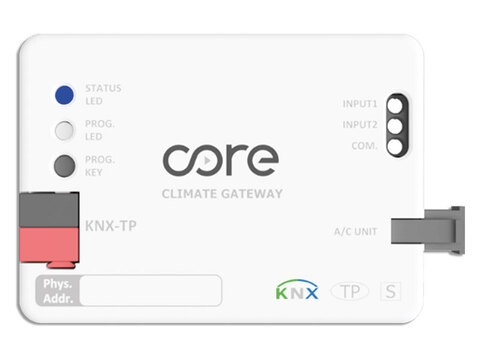

CR-CG-GRE-KNX-01 | Gree AC KNX-gateway

Beschrijving

• De Gree AC KNX-gateway maakt volledig bidirectionele communicatie mogelijk tussen de GREE AC-binnenunits en KNX-systemen.
• Bovendien bieden twee binaire ingangen de mogelijkheid om externe apparaten te integreren, zoals raamcontacten of bewegingsmelders, waarmee interne functies kunnen worden geactiveerd die de energie-efficiëntie verbeteren.

Kenmerken

• Configuratie met behulp van de standaard ETS-configuratietool
• Biedt een breed scala aan KNX DPT-objecten, wat compatibiliteit met de meeste KNXthermostaten op de markt garandeert
• Volledige controle en bewaking van alle functies van de airconditioningunit via KNX, inclusief temperatuur, modus, ventilatorsnelheid en lamelrichting
• Naadloze integratie van KNX-thermostaten, waardoor de airconditioningunit kan worden aangestuurd via de eigen temperatuursensor van de thermostaat
• Overdracht van foutlogboeken naar KNX-systemen
• Compacte afmetingen voor snelle installatie binnen de airconditioningunit
• Bevestigingssysteem dat metaal en magneet combineert voor een veilige en correcte installatie
• Industriële kwaliteit connectors die een veilige verbinding met de airconditioningunit garanderen en storingen aan het apparaat of de airconditioner door een slechte aansluitingen van de klemmen voorkomen.

Technische gegevens

• Voeding : EIB-voeding (typisch 29 V)
• Type connector : TP1-busconnector
• Externe voeding : niet vereist
• Stroomverbruik : max. 10 mA
• Bedrijfstemperatuur : -10 °C tot +70 °C
• Opslagtemperatuur : -20 °C tot +85 °C
• Bedrijfsluchtvochtigheid : 5 tot 95 %
• Opslagluchtvochtigheid : 5 tot 95 %
• Aanvullende modus : S-Mode, System-B
• Bedrijfstype : continu bedrijf
• Beschermingsgraad : IP20
• Kleur : wit
• Afmetingen : 68,50 x 49 x 19,70 mm
• Programmeringsmodus :
    - PROG KEY. : 1x indrukken
    - PROG. LED : geeft programmeermodus aan (rood)
• Certificering : KNX-gecertificeerd
• Configuratie : configuratie via ETS

Ingangen

• Aantal ingangen : 2
• Ingangen per gemeenschappelijke lijn : 2
• Bedrijfsspanning : +3,3 V DC per gemeenschappelijke lijn
• Bedrijfsstroom : 1 mA @ 3,3 V DC per ingang
• Schakeltype : potentiaalvrije contacten tussen ingang en gemeenschappelijke lijn
• Type connector : schroefklemmen
• Maximale kabeldiameter : 0,5–1 mm² (IEC) / 26–16 AWG (UL)
• Indicatie :
    - LED STATUT geeft INPUT1 aan (rood)
    - LED STATUT geeft INPUT2 aan (groen)

Interface-specificaties

• Kabellengte : ± 1 m
• Kabelspecificatie : 2 × 0,34 mm² (29 AWG) met afscherming om storingen te verminderen
• Connector aan airconditioningzijde : 2 × 0,34 mm² (29 AWG) met afscherming (groen en geel), nietgepolariseerd
• Verbinding aan airconditioningzijde : klemmen P1, P2
