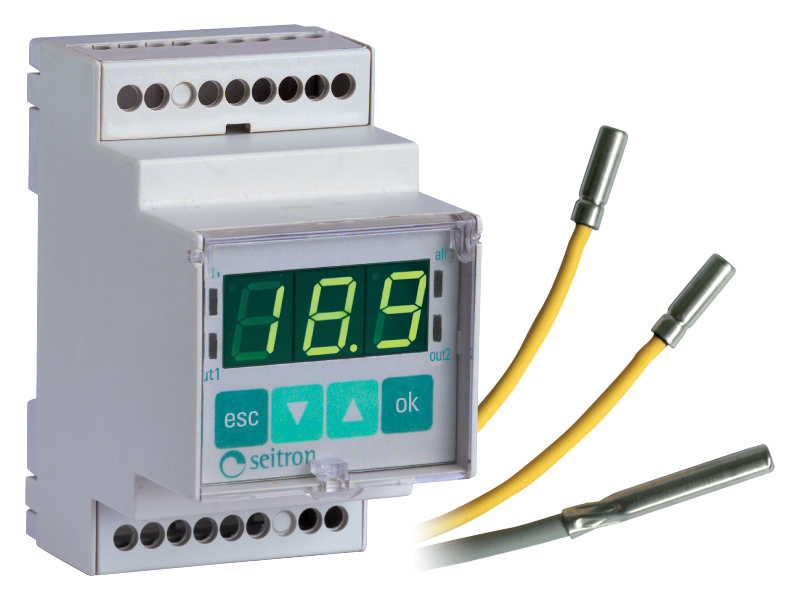

z/ Regelaar voor zonneverwarming, ELIOS DIN

Archief

Referentie: ELIOS DIN

De regelaar ELIOS DIN is speciaal geschikt voor zonneverwarming van een buffervat of een zwembad.
Hij is ook geschikt voor toepassingen waar een vergelijking van twee watertemperaturen moet gemaakt worden.

3 voelers zijn bijgeleverd.

• 3 uitgangscontacten voor sturing van de zonneverwarming (circulatiepomp of mengkraan), de naverwarming (facultatief) en een alarm in geval van voelerdefect.
• Ijking van voelers en parameterinstelling van drempels, differentiaal, hysteresis, enz.
• PIN-code voor toegang tot de parameters.
• Weergave : 3 digits van 7 groene segmenten van 12 mm voor de gemeten temperaturen en de parameters.
• Vier lichtdiodes voor de drie uitgangen en de geactiveerde vorstbeveiliging.

tECHNISCHE GEGEVENS

• Voeding : 230 V ± 10 % 50 Hz
• Verbruik : 1,5 VA
• Contacten : 2 x 1 NO voor de sturing, 1 x 1 wisselcontact voor het alarm
• Potentiaalvrije contacten
• Schakelvermogen : 3 A/230 V AC cos phi = 1; 1 A/230 V AC cos phi = 0,6
• 1 Pt1000-voeler voor S1 : -40 tot +200 °C voor zonnecollector, kabellengte : 1 m
  2 NTC-voelers voor S2 en S3 : 10 kΩ/25 °C, gele kabel : 1,5 m
• Nauwkeurigheid : 1 °C
• Resolutie : 0,1 °C
• Toegelaten temperatuur aan regelaar : 0 tot 40 °C
• Toegelaten vochtigheid : 20 tot 80 % relatieve vochtigheid zonder condensatie
• Beschermingsgraad IP 40
• Materiaal van behuizing zelfdovende: PPO V0, polycarbonaat voor het frontpaneel
• Montage op DIN-rail (inbouw in elektrische kast mogelijk d.m.v. set voor inbouwmontage 907 0 001).
