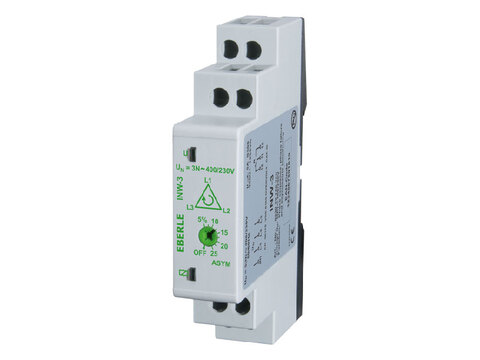

0530.22.156.400 (INW-3) | Contrôleur de réseau triphasé pour l'installation d'un tableau de distribution

Référence : 0530.22.156.400 (INW-3)

• Le contrôleur de réseau triphasé est un relais de mesure de tension pour la surveillance des réseaux  3 ou 4 fils
• Surveillance de l'ordre des phases, du défaut des phases et de l'asymétrie (peut également être désactivé)
• La tension d'alimentation est égale à la tension de mesure.
• Détection des tensions inverses provenant des moteurs (sécurité contre les tensions inverses)
• Montage sur rail DIN.

Fonctionnement

Le relais de sortie est enclenché (contact 11/14 fermé) tant que les 3 phases sont présentes, que l'ordre des phases (L1, L2, L3) est correct et que l'asymétrie est inférieure à la valeur réglée.

En cas de défaillance de phase, d'ordre des phases incorrect ou de dépassement de l'asymétrie réglée, le relais de sortie revient à son état de repos (contact 11/14 ouvert).

Caractéristiques techniques

• Tension de service : 3(N) ~400/230 V AC, -30 % à +30 % de UN, 50/60 Hz
• Puissance absorbée : max. 8VA
• 1 contact inverseur, libre de potentiel
• Matériau des contacts : AgNi, sans cadmium
• Courant max. tension/courant de commutation : 250 V AC/5 A
• Puissance de commutation max. autorisée : 1250 VA
• Seuil d'asymétrie réglable de 5 à 25 %
• Temps de réaction : fixe, env. 100 ms
• Temps de rétablissement (pour secteur ON) : 500 ms
• Précision de répétition : ± 2
• Précision de réglage : ≤ 5 %
• Température de fonctionnement admissible : -25 à +55 °C, selon IEC 60068-1
• Température de stockage admissible : -25 à +70 °C, selon CEI 60068-1
• Humidité de l'air selon EN 60721-3-3 : classe 3K3 (15 à 85 %) non condensée
• Isolation selon VDE 0110, IEC 60664-1 : 4 kV/2, catégorie de surtension III
• Indice de protection boîtier : IP 40, bornes IP 20
• Dimensions : 87 × 17,5 × 60 mm
• Poids : 72 g.
