LK521-091481 | Vanne de remplissage

Référence : LK521-091481

• Conception compacte
• L'isolation protège contre la condensation et le givrage
• Perte de charge minimale grâce au placement du filtre dans la sphère
• Pour pompes à chaleur max. 30 kW.

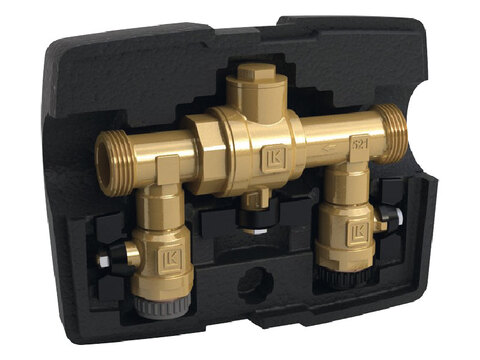

La vanne combinée LK 521 MultiFill® facilite le remplissage de fluide frigorigène dans les systèmes de chauffage géothermique. Elle est équipée d'un filtre qui protège l'évaporateur contre d'éventuelles salissures. Sa construction compacte permet de l'installer dans des espaces restreints. La vanne est livrée avec un isolant qui la protège de la condensation et d'un éventuel givrage. La vanne LK 521 MultiFill® peut également être utilisée dans d'autres applications où le remplissage et la filtration sont nécessaires.

Les flèches sur le corps de la vanne indiquent le sens du débit. L'isolation fournie doit être utilisée.

Hormis le nettoyage du filtre, aucun entretien n'est nécessaire. Le filtre doit être nettoyé immédiatement après l'installation, un mois plus tard, puis tous les deux ans ou lors du remplissage de fluide dans le système. L'installation doit être vérifiée régulièrement.

Caractéristiques techniques

• Température de fonctionnement : min. -20 °C/max. 80 °C
• Pression de service maximale : 1,0 MPa (10 bar)
• Liquide : mélange eau - glycol max. 50 %,
  mélange eau - éthanol max. 30 %
• Raccords mâles : M 1¼" - M ¾"
• Matériau, corps de la vanne : laiton EN 12165 CW617N
• Ouverture du filet, filtre :
  vanne principale : 0,6 mm²,
  vanne de remplissage : 0,7 mm²
• Matériau, élément filtrant :
  vanne principale : plastique, acier inoxydable
  vanne de remplissage : acier inoxydable
• Matériau, isolation : polystyrène expansé EPS
• Matériau, joint : EPDM
