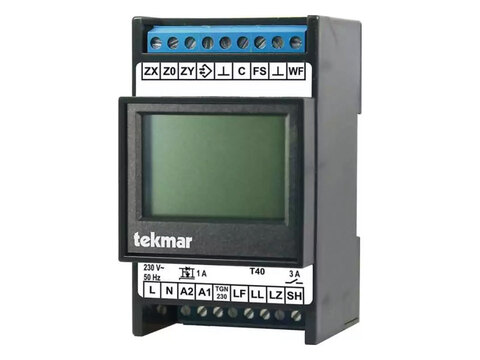

TEK-1861-WSG | Régulateur d'ambiance pour installations avec système de commande DC ou TGN

Référence : TEK-1861-WSG

• Régulateur d'ambiance avec système de commande DC et TGN pour appareils de chauffage à accumulation et chauffage au sol à accumulation, sans régulation individuelle par pièce
• Fonctions en ligne (via passerelle Internet):
  – connexion au serveur tekmar TAV
  – prévisions météorologiques précises pour chaque emplacement
  – commande Smart Home des fonctions de confort
  – intégration dans le Smart Grid
• Fonctions locales:
  – commande intelligente de la charge pour tous les modèles de validation, ou fonctions ZSG classiques avec commande avant et arrière.
  – programme hebdomadaire pour les réglages de confort, programme vacances pour les périodes d'absence
  – toutes les courbes caractéristiques courantes des sondes sont réglables
• Appareil encastrable en série avec écran graphique tactile éclairé, horloge à batterie de secours et connexion USB
• Portée maximale du système de commande TGN: 10 m.

Caractéristiques techniques

• Tension nominale: 230 V AC, 50 Hz
• Plage de tension admissible: 207 V à 253 V
  Puissance absorbée: env. 2 VA
• Entrées:
  – capteur météo
  – autorisation de charge LF, autorisation supplémentaire LZ, durée de fonctionnement LL
  – commutation antigel FS (à partir d'une commande externe)
• Sorties: signal de commande DC, relais autorisation de charge (SH)
• Communication : bus TGN pour la communication avec d'autres appareils,
  mini-USB pour ordinateur portable/PC
• Types de capteurs météorologiques pris en charge:
  tekmar série 31 (sonde normalisée DIN EN 50350)
  tekmar série 30
  Bauknecht PTC
  Birka 981
  Devi 15k
  Dohrenbusch
  Grässlin WF-R2
  Schlüter UNI
• Tensions de commande prises en charge:
  tekmar
  Bauknecht/KKW/Dimplex
  Dohrenbusch/DRT
• Puissance de commutation nominale du relais SH: 1,1 kW
• Bornes de raccordement: bornes à cage pour 2,5 mm², couple de serrage ≤ 0,5 Nm
• Boîtier: boîtier modulaire 3 TE (selon DIN 43880)
• Fixation: rail TH-35 (selon DIN EN 60715)
• Indice de protection: IP 20 (selon EN 60529)
• Classe de protection: II en cas de montage correct
• Température de service/de stockage: -15 – +40 °C / -20 – +70 °C, condensation interdite
• Poids: env. 0,25 kg.
