TEK-1985-USG | Centrale de commande universelle

Référence : TEK-1985-USG

• Centrale de commande universelle pour installations équipées d'appareils de chauffage à accumulation
• Convient comme unité de commande centrale, d'appartement ou de pièce individuelle.
• Sortie de signal ED, compatible avec tous les systèmes courants.

Fonctions en ligne (via 1980/WLAN-GWI)

• Connexion au serveur tekmar TAV
• Prévisions météorologiques précises par lieu
• Commande «maison intelligente» des fonctions de confort
• Intégration dans le réseau intelligent (Smart Grid).

Fonctions locales

• Possibilité de choisir entre des applications pour la régulation pièce par pièce, la gestion d’appartement ou la commande centralisée
• Régulation par pièce avec optimisation par auto-apprentissage pour chaque pièce
• Gestion de l'appartement pour un confort thermique personnalisé
• Gestion centralisée pour les immeubles collectifs classiques
• Prise en charge de tous les modèles d'autorisation
• Programme hebdomadaire pour les réglages de confort, programme vacances pour les périodes d'absence
• Toutes les courbes de réponse des sondes courantes sont réglables

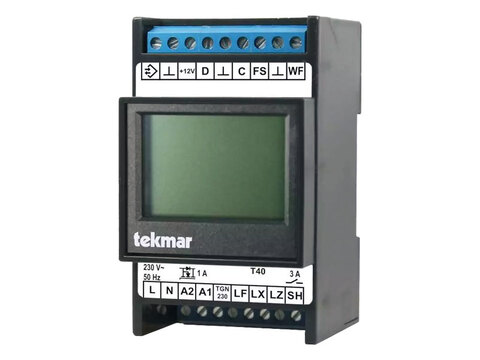

• Appareil encastrable en série avec écran graphique tactile rétro-éclairé, horloge alimentée par batterie et port USB.

Remarque: l'utilisation du bus TGN n'est autorisée qu'au sein d'un même sous-tableau.

Caractéristiques techniques

• Tension nominale: 230 V AC, 50 Hz
• Plage de tension admissible: 207 – 253 V
• Puissance absorbée: env. 2 VA
• Entrées:
  – capteur météo, (SELV), (en option en cas d'utilisation d'une passerelle Internet);
  – autorisation de charge LF, autorisation supplémentaire LZ, multifonction LX;
  – commutation antigel FS (SELV)
• Sorties:
  – signal de commande AC avec système ED,
  – relais d'autorisation de charge (SH)
• Communication:
  – bus TGN pour la communication avec d'autres appareils (SELV),
  – mini-USB vers ordinateur portable/PC
• Types de capteurs météorologiques pris en charge:
  tekmar série 30
  capteur météorologique ACEC
  Bauknecht PTC
  Birka/Sabi 981
  DEVI 25-15k
  Dohrenbusch/DRT 25-470
  Grässlin/Frensch WF-R2/WF-E55
  capteur météorologique MALAG
  Ritter (DRT) 20-500
  Schlüter/Deltadore UNI
  Schlüter/Deltadore RF
  capteur météorologique Siemens
  capteur météorologique Siemens 2
  capteur météorologique Witte
• (Capteur normalisé DIN EN 50350):
  Série 31 de tekmar
  AEG
  Birka/Sabi 983
  DEVI
  Dohrenbusch/DRT 25-2k
  Grässlin/Frensch RF-N-1
  Schlüter/Deltadore NF
  Stiebel Eltron
• Capacité de charge du signal ED: 1 A = 230 W nominal à 230 V CA (résistance min. 230 Ω)
• Puissance de commutation nominale du relais SH: 1,1 kW
• Bornes de raccordement: bornes à cage pour 2,5 mm², couple de serrage ≤ 0,5 Nm
• Boîtier: appareil modulaire 3 TE selon DIN 43880
• Fixation: rail de montage TH-35 selon DIN EN 60715
• Degré de protection: IP 20 selon EN 60529
• Classe de protection: II en cas d'installation conforme
• Température de fonctionnement: -15 – +40 °C
• Température de stockage: -20 – +70 °C, condensation interdite
• Poids: env. 0,25 kg
