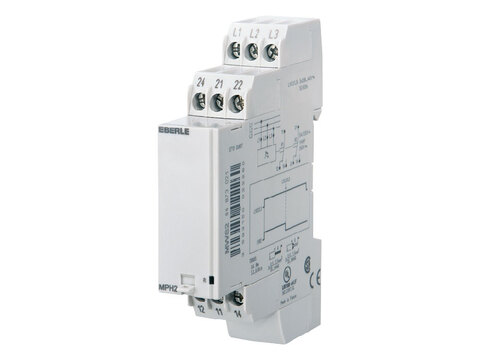

MPH-2 | Relais de séquence des phases pour les systèmes triphasés

Référence : MPH-2

Le relais de séquence des phases pour les systèmes triphasés surveille l'ordre des phases L1, L2 et L3 et le défaut d'une ou plusieurs phases.
Le relais surveille sa propre tension d'alimentation.
– Si l'ordre des phases et la tension sont corrects (> 183 V), le ou les relais de sortie sont fermés et la led jaune s'allume.
– En cas d'ordre des phases incorrect ou s'il y a un défaut de phase (détecté dès que l'une des tensions est inférieure à 100 V), le relais s'ouvre immédiatement et la led s'éteint.
– Si un défaut est détecté lors de la mise sous tension de l'appareil, le relais reste ouvert.

• Pour des tensions de 3 × 208 à 3 × 480 V
• Homologations UL et CSA
• Led pour afficher l'état de commutation
• 2 contacts inverseurs
• Boîtier 17,5 mm

Applications → Fonctions

Moteurs triphasés
→  Prévention de la surchauffe et de la destruction de l'isolation en raison de la défaillance ou de l'asymétrie des phases

Machines et appareils mobiles à courant triphasé (grue, machine frigorifique pour camion, etc.)
→  Prévention de l'inversion du sens de rotation des moteurs par la surveillance de l'ordre des phases

Ponts roulants, chariots, ascenseurs de personnes et de charges, escaliers roulants et bandes transporteuses
→  Surveillance de déphasage et d'absence de phase

Pompes
→  Surveillance de la coupure et de la défaillance des phases, éventuellement aussi de la sous-tension

Aération et ventilation
→  Garantie d'une alimentation triphasée correcte par la surveillance de l'ordre et de la défaillance des phases

Pelles et bandes transporteuses dans les mines
→  Arrêt des appareils en cas de défaillance de phase

Avantages

• Possibilité de régler les valeurs de seuil sur la face avant
• Plusieurs tensions de 3 × 208 à 3 × 480 V AC pour un nombre réduit de modèles
• Une ou plusieurs fonctions pour différentes utilisations
• Versions avec leur propre alimentation en tension pour un câblage réduit et pour la signalisation des défauts.

• Tension nominale (réseau triphasé avec terre) : 3× 208 à 3× 440 V
• 2 contacts inverseurs libres de potentiel
• Courant de commutation : 5 A AC
• Dimensions : 90 × 17,5 × 60 mm
