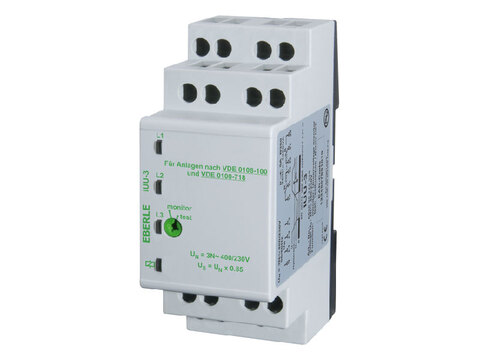

IUU-3 | Relais de surveillance de sous-tension

Référence : IUU-3

Relais de mesure de tension pour la surveillance des tensions des 3 conducteurs extérieurs L1, L2 et L3 par rapport à N.
Valeur de coupure (195 V) et hystérésis (5 %) fixes
Fonctionnement monophasé possible
La tension de service est égale à la tension de mesure
Pour les installations selon DIN VDE 0107/0108
Montage sur rail
Avec bouton de test
Affichage de l'état de fonctionnement par 4 leds L1, L2, L3 et R.

Fonctionnement

Le raccordement du neutre est absolument nécessaire !

Si, à la mise sous tension, chaque tension de phase par rapport au neutre est supérieure à 205 V (Us + hystérésis), le relais passe en position de travail. Les contacts 11/14 et 21/24 sont fermés et les leds jaunes (L1, L2 et L3) sont allumées.

Si au moins une des tensions de phase est inférieure à Us 195 V, le relais revient en position de repos et la led correspondante (L1, L2 ou L3) s'éteint. Il est possible de surveiller jusqu'à 3 phases. Les entrées non occupées doivent être reliées à une phase raccordée sinon le relais commute en position de défaut conformément à sa fonction.

Caractéristiques techniques

Tension de service : 3 (N) ~400/230 V AC, -30 à +30 % UN, max. 11 VA
2 contacts inverseurs libres de potentiel
Matériau de contact : AgNi, sans cadmium
Courant de commutation : 5 A/250 V AC
Puissance de coupure maximale autorisée : 1250 VA
Plage de mesure : 3x 400/230 V AC
Seuil de coupure : fixe 195,5 V AC
Hystérésis : fixe 5 %
Temps de réponse : 200 ms
Temps de rétablissement (sur secteur ON) : 500 ms
Précision de répétition : ≤ 2 %
Température de fonctionnement admissible : -25 à +55 °C selon IEC 60068-1
Température de stockage admissible : -25 à +70 °C selon IEC 60068-1
Humidité de l'air selon EN 60721-3-3 : classe 3K3 (15 à 85 %) sans condensation
Isolation selon VDE 0110, IEC 60664-1 : 6 kV/2 catégorie de surtension III
Degré de protection du boîtier : IP 40 (bornes IP 20)
Montage sur rail DIN
Dimensions : H 87 x l 35 x P 60 mm
Poids : 109 g
