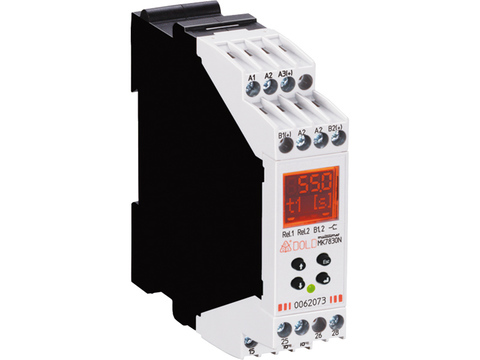

z/ Archive | Relais temporisé multifonction, MK7830N.82

Archive

Référence : MK7830N.82

• Boîtier de 22,5 mm de largeur pour montage sur rail DIN
• Conforme à la norme IEC/EN 61812-1
• 10 fonctions temporisées
  – temporisateur à l’enclenchement (AV)
  – contact de passage à l’enclenchement (EW)
  – impulsion retardée (IE)
  – séquenceur commençant par l’impulsion (TI)
  – séquenceur commençant par la pause (TP)
  – temporisateur au déclenchement (RV)
  – formateur d’impulsion (IF)
  – contact de passage au déclenchement (AW)
  – contact de passage à l’enclenchement et au déclenchement (EW/AW)
  – temporisateur à l’enclenchement et au déclenchement (AV/RV)
  R2 = R1: les deux sorties se comportent de la même façon
• Fonctions complémentaires
  – relais OFF (hors service)
  – relais ON (fonction instantanée)
• 7 plages de temporisation de 20 ms à 9999 heures
• Possibilité d’interrompre ou de relancer une temporisation en cours
• Circuit d'alimentation double permettant d'alimenter le relais en 24 V AC/DC ou 230 V AC
• Deux contacts inverseurs
• Indication de la position du contact, des consignes ou des temporisations en cours par afficheur LCD rétro-éclairé
• Programmation par 4 touches

CARACTÉRISTIQUES TECHNIQUES

• Tension d'alimentation : 24 V AC/DC + 230 V AC
• Plage de tension : 80 à 110 % UN AC, 90 à 125 % UN DC
• Tension de déclenchement A1-A2 : 75 V
• Tension de déclenchement A3-A2 : 7 V
• Tension de commande B1-A2 ou B2-A2 : 12 à 240 V AC/DC
• Impédance d'entrée B1-A2 ou B2-A2 : 150 kΩ
• Durée minimale d'enclenchement B1-A2 ou B2-A2 : 80 ms
• Tension de déclenchement B1-A2 ou B2-A2 : 4,5 V AC/4 V DC
• Consommation : 1,4 VA/24 V AC
  9 VA/230 V AC
  0,9 W/24 V DC
• Plages de réglages : 20 à 9999 ms
  0,1 à 999,9 s
  1 à 9999 s
  0,1 à 999,9 min
  1 à 9999 min
  0,1 à 999,9 h
  1 à 9999 h
• Durée de réarmement : < 100 ms
• 2 contacts inverseurs 3 A/230 V selon AC 15 pour contacts NO et 1 A/230 V AC selon AC 15 pour contacts NF
• Fusible maximal : 4 AgL
• Température admissible : 0 à 55 °C
• Degré de protection : IP 40.
