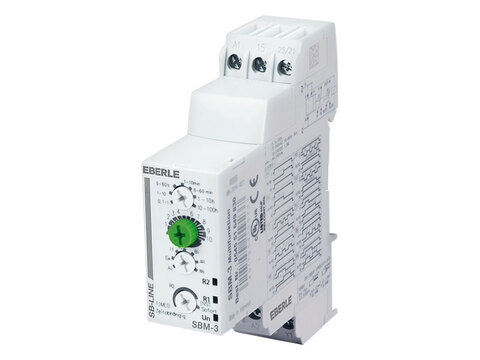

SBM-3 | Relais temporisé multifonction

Référence : SBM-3

• Relais analogique multifonction pour montage sur rail DIN
• Les affichages de la temporisation, de l'état de commutation et de la tension de service permettent un contrôle permanent de l'état de fonctionnement.
• 10 fonctions temporisées peuvent être sélectionnées par commutateur rotatif :
  – temporisation à l'enclenchement
  – temporisation à l'enclenchement (supplément)
  – temporisation à l'enclenchement et au déclenchement via contact de commande
  – temporisation au déclenchement avec tension auxiliaire
  – contact de passage à l'enclenchement
  – contact de passage à l'enclenchement (supplément)
  – contact de passage à l'enclenchement et au déclenchement via contact de commande
  – formateur d'impulsions
  – clignoteur commençant par l'impulsion
  – clignoteur commençant la pause
• 7 plages de temporisation comprises entre 0,1 s et 100 h peuvent être sélectionnées par commutateur rotatif
• 2 contacts inverseurs, 1 contact instantané
• Charge commutable en parallèle avec le contact de commande
• 2 leds pour afficher l'état de commutation et la mise sous tension
• Normes UL et CSA
• Boîtier de 22,5 mm de largeur.

Caractéristiques techniques

• Tension d'alimentation : 12 à 240 V AC/DC ± 15 %
• Fréquence : 50/60 Hz
• Consommation électrique : max. 0,6 W/1,8 VA (24 V); 32 VA (230 V)
• Taux d'ondulation : ≤ 10 % pour les tensions d'alimentation DC
• Facteur de fonctionnement : 100 %
• Sorties : 2 contacts inverseurs
• Matériel de contact : AgNi (sans cadmium)
• Puissance nominale : 2000 VA/80 W
• Courant de commutation maximal : 250 V/8 A
• Courant de commutation minimal : 10 mA/5 V DC
• Résistance au claquage : 2,5 kV/1 min/1 mA/50 Hz
  selon IEC 1812-1
• Tension de choc : 5 kV, onde 1,2/50 μs selon IEC 664-1, IEC 1812-1
• Ligne de fuite et distance dans l'air : 4 kV/3 selon IEC 664-1
• Plages de temps : 0,1 – 1 s, 1 – 10 s, 6 – 60 s, 1 – 10 min,
  6 – 60 min, 1 – 10 h, 10 – 100 h
• Temps de réactivation : ≤ 100 ms typique
• Durée d'impulsion minimale : 30 ms typique, 100 ms avec charge
• Précision de répétition (avec paramètres constants) : ± 0,5 % selon IEC 1812-1
• Protection contre les coupures de tension : > 10 ms
• Précision de l'affichage : 0 + 10 % selon IEC 1812-1
• Affichage
  1 led verte = tension de service, clignote pendant la durée de temporisation
  1 led jaune = affichage de l'état de commutation du relais
• Température de fonctionnement : -20 à +60 °C
• Température de stockage : -30 à +60 °C
• Résistance aux vibrations : 10 – 55 Hz, A = 0,35 mm
  selon IEC 68-2-6
• Humidité relative : 93 % sans condensation selon IEC 68-2-3
• Montage : rail DIN 35 mm (EN 50022)
• Degré de protection : face avant IP 50, bornier IP 20, boîtier IP 40 selon IEC 529
• Raccordement par vis,
  avec embout 2 x 1,5 mm², sans embout 2 x 2,5 mm²
• Matériau du boîtier auto-extinguible
• Dimensions : l 22,5 x H 90 x P 71,5 mm
• Normes : UL - CSA - cUL en cours d'obtention
• Poids : 90 g.
