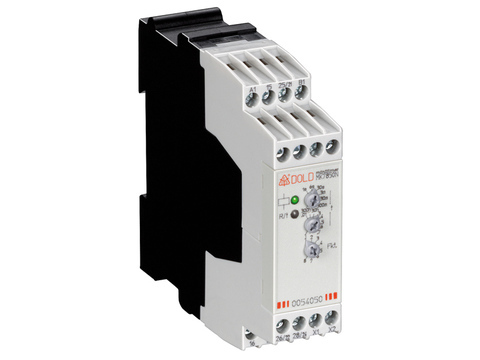

z/ Archive | Relais temporisé multifonction, MK7850N.82/500

Archive

Référence : MK7850N.82/500

• Boîtier de 22,5 mm de largeur pour montage sur rail DIN 35 mm
• 8 fonctions temporisées au choix
• 8 plages de temporisation permettant de régler une durée comprise entre 0,05 s et 300 h
• Circuit d'alimentation multitension fonctionnant avec n'importe quelle tension comprise entre 12 et 264 V AC/DC
• 2 contacts inverseurs dont un peut être utilisé soit comme contact temporisé, soit comme contact instantané dépendant directement de la mise sous tension des bornes A1-A2
• Indication de la mise sous tension et de la position des contacts et de l'écoulement de la temporisation par 2 diodes lumineuses.

FONCTIONS

1. Temporisateur à l'enclenchement
2. Contact de passage à l'enclenchement
3. Impulsion 0,5 s retardée
4. Clignoteur commençant par l'impulsion ou la pause
5. Temporisateur au déclenchement
6. Formateur d'impulsion
7. Contact de passage au déclenchement ou contact de passage à l'enclenchement et au déclenchement
8. Temporisateur à l'enclenchement et au déclenchement.

→ possibilité de 1 ou 2 réglage(s) à distance par potentiomètre(s) 10 kΩ raccordé(s) aux bornes Z1-Z2 et/ou Z2-Z3

→ deux temporisations réglables pour les fonctions 3, 4, 7 et 8.

CARACTÉRISTIQUES TECHNIQUES

• Tension d'alimentation : 12 à 264 V AC/DC
• Plage de tension : 80 à 110 % UN
• Consommation : 1,5 VA/12 V AC; 3 VA/240 V AC
• Seuil de déclenchement A1/A2 : 7,5 V AC/7 V DC
• Seuil de déclenchement B1/A2 : 1,5 V AC/4 V DC
• Durée de réarmement : ≤ 80 ms
• Dérive : ≤ 0,5 %
• 2 contacts inverseurs
• Pouvoir de coupure : 3 A/230 V AC selon AC 15 pour contact NO et 1 A/230 V AC selon AC 15 pour contact NF
• Fusible maximal : 4 AgL
• Température maximale : -40 à +60 °C
• Degré de protection : boîtier IP 40, bornier IP 20.

ACCESSOIRE

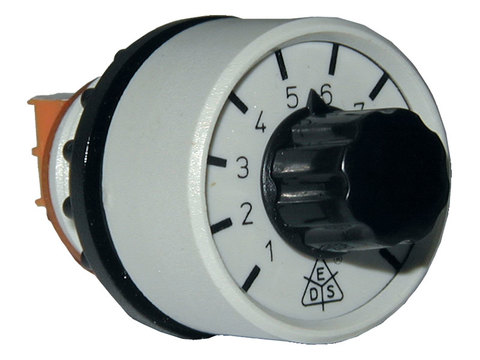

AD3 : potentiomètre à distance, 10 kOhm.
