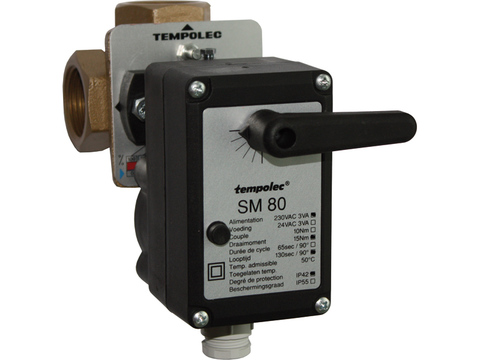

Servomoteur SM80

SM80.065.1CA 230V : 65 s, 10 Nm
SM80.130.1CA 230V : 130 s, 15 Nm.


Le servomoteur SM80 est destiné à motoriser des vannes mélangeuses 3 ou 4 voies de petit Ø (maximum 1") équipant des installations de chauffage. Il s’agit d’un servomoteur bidirectionnel piloté électriquement par une régulation climatique, un thermostat d’ambiance ou tout autre commande électrique (hygrostat, pressostat, etc.).
Le SM80 peut aussi être monté sur des vannes à sphère 2 ou 3 voies maximum 1" utilisées comme vannes de zone.

Les SM80 présentent un angle de course de 90° et sont équipés d’un contact fin de course libre de potentiel. Il est ainsi possible d’asservir la commande d’un circulateur, d’un brûleur, d’un compteur horaire, de témoins lumineux etc. à la position vanne ouverte ou vanne fermée.
Le temps de course pour passer de la position vanne fermée à la position vanne ouverte (et vice versa) est de 130 ou de 65 secondes. Cette durée convient particulièrement pour un positionnement rapide et précis des vannes mélangeuses.

Les SM80 sont absolument silencieux et leur fiabilité tant électrique que mécanique résulte d’une construction élaborée et particulièrement robuste. L’axe du servomoteur est accessible sans démonter le couvercle et un système de débrayage permet un positionnement manuel de la vanne. Une échelle graduée visualise le positionnement de la vanne.

Les SM80 s’adaptent très facilement sur les vannes mélangeuses et vannes à sphère Tempolec sans avoir recours à des pièces de fixation spéciales. Il conviennent également pour motoriser les vannes en laiton et les vannes H à l’aide d’un kit de fixation K03.

Sur les versions les plus récentes, une manette est fournie pour permettre un positionnement manuel de la vanne sans outil.

Téléchargement des documents

   Documentation ,    Mode d'emploi ,
NEW

Fournisseur : Tempolec
