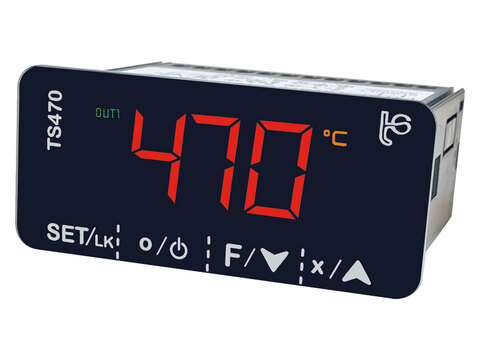

TS470 M024 | Thermostat digital

Référence : TS470 M024

Le thermostat numérique TS470 M024 est conçu pour couvrir une plage de température allant de -100 à +999 °C ou °F, et pour répondre aux besoins d'un large éventail d'applications dans les domaines du chauffage et de la réfrigération.

Le TS470 M024 est configuré pour accepter, en entrée, l'un des groupes de sondes suivants:
– PTC et NTC;
– thermorésistances Pt100 ou Ni120 à 2 ou 3 fils;
– Pt1000;
– thermocouples de type J ou K;
– transmetteurs 0–20 mA, 4–20 mA ou 0–10 V DC, 2–10 V DC avec possibilité de configurer la plage d'affichage.

Le thermostat TS470 M024 peut être configuré comme régulateur en mode chauffage (fonction de sortie inverse) ou en mode refroidissement (fonction de sortie directe). Il est équipé d'une sortie relais à contact inverseur capable de commander des charges de 16 A à 230 V AC.
En option, une sortie à signal basse tension est disponible pour la commande de modules SSR externes (relais statiques).

Grâce à la programmation de certains paramètres, il est possible de soumettre l'activation de la sortie à des temporisations définies par l'utilisateur, afin de garantir une utilisation correcte de la charge.

Le thermostat TS470 M024 dispose d'une alarme logique désactivable, configurable selon quatre modes de fonctionnement: le déclenchement de l'alarme entraîne l'affichage à l'écran de l'indication «AL» en alternance avec la valeur de température mesurée et l'activation de l'avertisseur sonore avec un son intermittent.

• Thermostat digital pour montage encastré dans une découpe 71 × 29 mm
• Alimentation 12-24 V AC/DC
• Cadre frontal 75 x 33 mm, un indice de protection frontal IP 65
• Affichage: 3 digits de 17 mm
• 4 touches tactiles
• 1 sortie relais 16 A (10 A) 230 V AC et alarme configurable.

Caractéristiques techniques

• Alimentation: 12-24 V AC/DC, max. 5 VA/3 W (non isolé)
  50/60 Hz (± 3 Hz)
• Sortie: contact inverseur libre de potentiel
  SPDT 16 A/250 V AC de type 1–C
  [≤ 10 A pour les bornes à vis (2,5 mm²)]
• Plage de programmation: sur toute la plage de mesure
• Affichage: affichage à 3 chiffres de 17 mm, indicateur d'état de sortie
• Avertisseur sonore: intégré
• Boîtier: plastique noir auto-extinguible, catégorie D
• Protection frontale: IP65
• Montage: montage encastré dans une découpe 71 × 29 mm,
  sur panneau avec équerres de fixation fournies
• Température ambiante: 0 à +55 °C
• Humidité: 10–90 % sans condensation
• Connexions: bornes à vis (2,5 mm²)
• Indice de pollution: 2
• Conformité: RoHS 2011/65/CE | DEEE 2012/19/UE
  REACH (CE) Règlement 1907/2006
  CEM 2014/30/UE | LVD 2014/35/UE
• Poids: ≤ 200 g.
