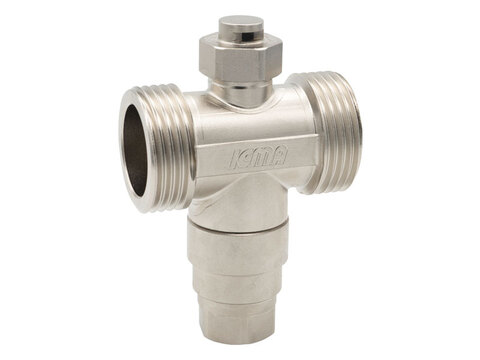

IC 609AG06 | Soupape antigel pour pompe à chaleur

Référence : IC 609AG06

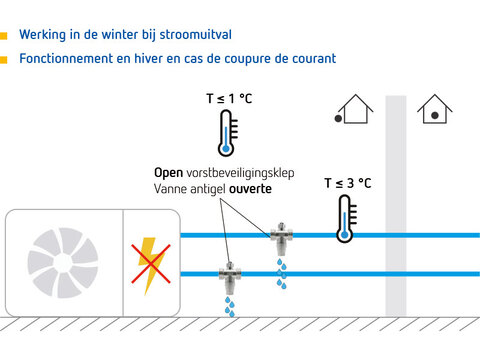

La soupape antigel pour pompe à chaleur IC 609AG06 intervient lorsque les températures extérieures sont très basses et que la pompe à chaleur reste à l'arrêt pendant une durée suffisante pour que le fluide caloporteur s'approche de la température de congélation, exposant ainsi l'installation à d'éventuels dommages dus au gel. Un cas typique d'intervention de la soupape antigel se produit lors d'une coupure d'alimentation prolongée (panne ou coupure de courant).

La probabilité que la température du fluide caloporteur descende en dessous de 3 °C pendant le fonctionnement normal de la pompe à chaleur est très faible.

En cas de coupure de courant de la pompe à chaleur, vérifier la pression de l'installation.

La soupape antigel permet la purge du fluide caloporteur de l'installation lorsque sa température atteint une valeur nominale d'environ 3 °C. Cela empêche la formation de glace dans le circuit de l'installation, évitant ainsi d'éventuels dommages aux équipements tels que les échangeurs ou les tuyauteries.

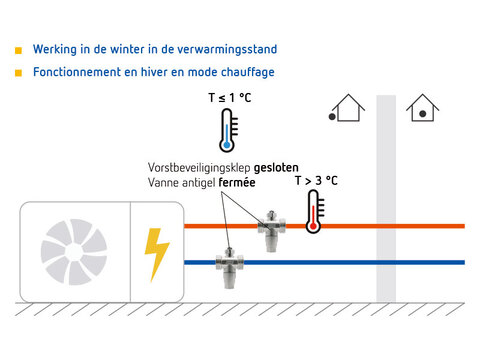

Lorsque la température du fluide caloporteur revient à une valeur nominale d'environ 4 °C, la soupape antigel se ferme et l'étanchéité de l'installation est rétablie.
Le traitement de nickelage prévient les phénomènes de corrosion dus à l'exposition aux agents atmosphériques.

Points forts

Cartouche thermostatique avec joint moulé pour une excellente résistance aux cycles d’ouverture et de fermeture élevés
Nickelage assurant une meilleure résistance à la corrosion
Température ambiante minimale de -40 °C.

Caractéristiques techniques

Matériaux

Corps: laiton nickelé
Ressorts: acier inoxydable
Joints: EPDM
Le joint profilé est doté d'un revêtement antiadhésif appliqué par nanotechnologie au plasma.

Performances

Fluide utilisé: eau
La soupape antigel est également testée pour une utilisation avec de l'eau glycolée.
Remarque: les pompes à chaleur voient leur rendement diminuer lorsqu'elles sont remplies d'eau glycolée; de plus, l'eau glycolée accélère la détérioration des matériaux.
Pression de service max.: 10 bar
Plage de température du fluide: 0 – 90 °C
Plage de température ambiante: -40 – +60 °C
Température d'ouverture du fluide avec une température de service max. de 90 °C: 3,4 – 5,4 °C
Température d'ouverture du fluide avec une température de service max. de 80 °C: 3,2 – 5,0 °C
Température d'ouverture du fluide avec une température de service max. de 65 °C: 2,9 – 4,5 °C
Température de fermeture du fluide: 3,9 – 6,5 °C
Kv (passage droit): 1"¼: 61 dans la plage Re = 1,1*10⁵ – 2,1*10⁵
Couple de serrage max.: 1"¼: 100 Nm
