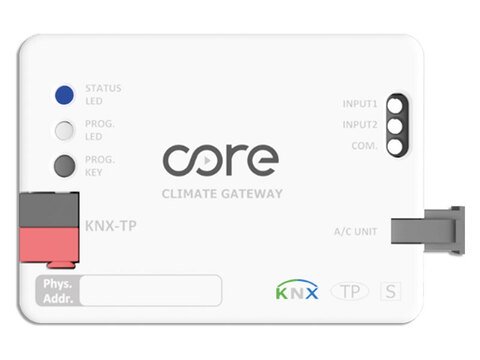

CR-CG-DK-KNX-01 | Passerelle Daikin VRV KNX

Description

• La passerelle Daikin VRV KNX permet une communication entièrement bidirectionnelle entre les unités intérieures Daikin VRV et les systèmes KNX.
• De plus, deux entrées binaires offrent la possibilité d’intégrer des dispositifs externes, tels que des contacts de fenêtre ou des détecteurs de présence, permettant d’activer des fonctions internes visant à améliorer l’efficacité énergétique.

Caractéristiques

• Configuration à l’aide de l’outil de configuration standard ETS
• Offre une large gamme d’objets KNX DPT, assurant la compatibilité avec la plupart des thermostats KNX du marché
• Contrôle et surveillance complets de toutes les fonctions de l’unité de climatisation depuis KNX, y compris la température, le mode, la vitesse du ventilateur et l’orientation des volets
• Intégration fluide des thermostats KNX permettant le contrôle de l’unité de climatisation via la sonde de température propre au thermostat
• Transmission des journaux d’erreurs vers les systèmes KNX
• Dimensions réduites permettant une installation rapide à l’intérieur de l’unité de climatisation
• Système de fixation combinant métal et aimant pour une installation sûre et appropriée
• Connecteurs de qualité industrielle garantissant une connexion sécurisée à l’unité de climatisation et évitant toute défaillance de l’appareil ou du climatiseur due à un mauvais raccordement des bornes.

Caractéristiques techniques

• Alimentation : alimentation EIB (29 V typique)
• Type de connecteur : connecteur de bus TP1
• Alimentation externe : non requise
• Consommation électrique : 10 mA max.
• Température de fonctionnement : -10 °C à +70 °C
• Température de stockage : -20 °C à +85 °C
• Humidité de fonctionnement : 5 à 95 %
• Humidité de stockage : 5 à 95 %
• Mode complémentaire : S-Mode, System-B
• Type de fonctionnement : fonctionnement continu
• Degré de protection : IP20
• Couleur : blanc
• Dimensions : 68,50 x 49 x 19,70 mm
• Mode de programmation :
    - PROG KEY. : 1x pression
    - PROG. LED : indique le mode de programmation (rouge)
• Certification : certifié KNX
• Configuration : configuration via ETS

Entrées

• Nombre d’entrées : 2
• Entrées par commun : 2
• Tension de fonctionnement : +3,3 V DC par commun
• Courant de fonctionnement : 1 mA @ 3,3 V DC par entrée
• Type de commutation : contacts à tension libre entre l’entrée et le commun
• Type de connecteur : borniers à vis
• Longueur maximale du câble : 0,5–1 mm² (IEC) / 26–16 AWG (UL)
• Indication :
    - LED STATUT indique INPUT1 (rouge)
    - LED STATUT indique INPUT2 (verte)

Spécifications de l’interface

• Longueur du câble ± 1 m
• Spécification du câble : 2 × 0,34 mm² (29 AWG) avec blindage pour réduire les interférences
• Connecteur côté unité de climatisation : 2 x 0,34 mm² (29 AWG) avec blindage (vert et jaune), non polarisé
• Connexion côté unité de climatisation : bornes P1, P2
