SM100 EHS KIT | Motorisation d'une vanne mélangeuse 3 voies

Référence : SM100 EHS KIT

Le SM100 EHS KIT convient pour la motorisation d'une vanne mélangeuse 3 voies en utilisant la température différentielle avec deux sondes connectées.

Compatible avec les vannes DS G3 et DS F3
Raccordement des sondes directement sur le servomoteur SM100 EHS
Économique, pas besoin de régulation complémentaire
Facile à installer sur une installation existante.

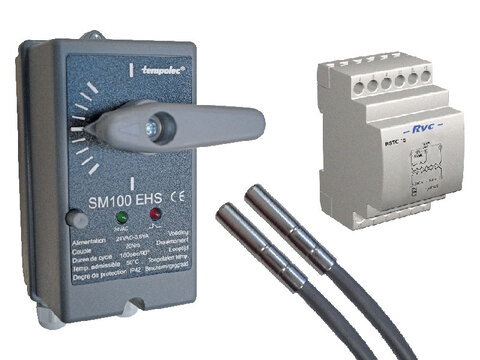

Composition

– Servomoteur SM100 EHS KIT
– Deux sondes PTC, réf. TS-SND0110
– Transfo 24 V AC.

Servomoteur SM100 EHS

Débrayage manuel possible
Indicateur de position
Levier pour un positionnement manuel
Engrenages en acier traité
Moteur synchrone, robuste et silencieux
2 fins de course à contact inverseur libre de potentiel.
Alimentation : 24 V AC; 3,5 VA
Temps de course pour un angle de 90° : 180 s
Couple : 20 Nm
Température admissible : 50 °C
Degré de protection : IP42
Commandes 3 points.

Sonde PTC, réf. TS-SND0110

Câble : silicone de 3 m de longueur
Dimensions de la capsule : 6 x 30 mm
Température admissible : -50 à +150 °C.

Transfo, réf. RETR24V15

Montage sur rail DIN, 3 modules de largeur
Tension d'alimentation : 230 V AC, 50 Hz
Puissance : 3 W
Sortie : 12/24 V AC
Protection : PTC
Degré de protection : IP20
Classe de protection : II.
