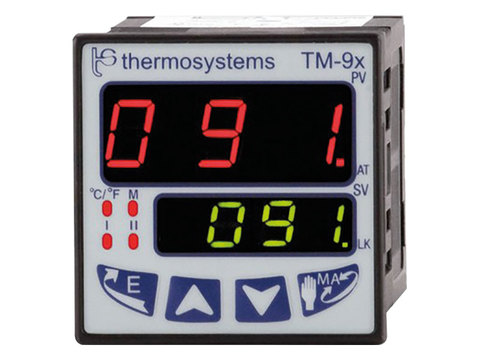

Digitale regelaar, TM91 HR

BESCHRIJVING

• Inbouwmontage in uitsnijding 45 x 45 mm of montage op 11-polige sokkel
• Frontraam 48 x 48 mm
• Dubbel display : 3 digits van 13,5 mm
• Vier LED’s voor weergave van de toestand van de regelingsuitgang, de alarmcontacten en van de functie AUTOTUNING / SELF TUNING
  Twee volledig configureerbare alarmcontacten
  Talrijke parameters : type van voeler, functie SELF TUNING / AUTOTUNING, proportioneleband, integratieconstante, alarmdrempels, enz.

TECHNISCHE GEGEVENS

• Voeding : 100 tot 240 V AC
• Verbruik : 4 W
• Geschikte voelers : Pt100 of thermokoppels J, K, L, N, T, R, S of B
• Contact(en) :
       - 1 potentiaalvrij wisselcontact voor de regeling
       - 2 NO-contacten met klem zoals voor de alarmen
• Schakelvermogen : 3 A / 250 V AC cos =1
• Schakelbare minimumspanning : 30 V AC of DC
• Statische uitgang voor de regeling op aanvraag :
       - 24 V DC (Ri=560 ohm)
       - 0 tot 20 mA of 4 tot 20 mA (Rmax = 500 ohm)
       - 0 tot 1 V, 0 tot 5 V, 0 tot 10 V (Rmin = 500 ohm)
• Toelaatbare temperatuur : 0 tot +50 °C
• Relatieve vochtigheid : 18 tot 85 % niet condenserend
• Beschermingsgraad van frontpaneel : IP65
• Isolatieklasse : II
• Materiaal van behuizing : Thermoplast V-0 volgens UL 94
• Gewicht : 250 gr
• Optie : 11-polige sokkel (ref. R11)

VARIANTEN

• TM91 H010 : 100-240 V AC  |  OUT 0-10V
• TM91 LR : 15-35 V AC  |  1 CO + 2 NO 3 A
