z/ LUXA 103-101 DE WH | Détecteur de mouvement

Archive

Référence : LUXA 103-101 DE WH

Le détecteur LUXA 103-101 DE WH est remplacé par le détecteur LUXA 103 S360-101-12 DE-UP WH

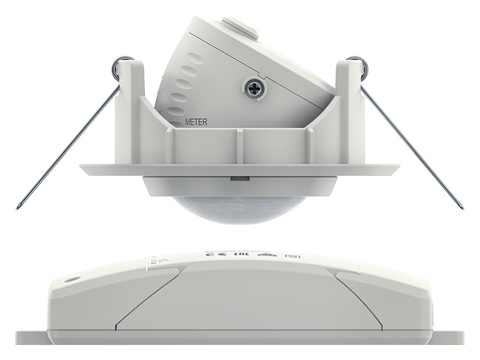

Le détecteur de mouvement LUXA 103-101 DE WH convient pour la commande automatique de l’éclairage en fonction du mouvement et de la luminosité. Il est prévu pour un montage encastré en faux plafond avec boîtier d'alimentation séparé.

• Détection de 360° jusque 7 m de diamètre, possibilité de limiter la zone de détection grâce au clip de recouvrement fourni
• Mise en service immédiate grâce aux paramètres d’usine
• Réglages directement sur l’appareil grâce aux 4 potentiomètres sous le couvercle pour la luminosité, la temporisation au déclenchement de l’éclairage et HVAC ainsi que la sensibilité souhaitée
• Possibilité d’allumer /éteindre l’éclairage manuellement via un bouton-poussoir NO
• Commutation au passage par zéro de la tension
• Mesure de la lumière mixte, convient pour tout type d’éclairage
• Fonction de test pour contrôler la zone de détection
• Fonction impulsion, fonction carillon pour magasin possible (= fonction minuterie d'escalier, 1 s ON et 9 s pause)
• Fonction d’apprentissage.

CARACTÉRISTIQUES TECHNIQUES

• Alimentation : 230 V AC ±10 % 50 à 60 Hz
• Consommation en veille : 0,5 W
• Détection : 360°  jusque 7 m
• Hauteur de montage de 2 à 4 m (recommandé à 2,50 m)
• Réglage de la luminosité : 10 à 2000 lx / ∞
• Temporisation au déclenchement de l’éclairage : 5 s à 30 min
• Contact de commutation : 10 A/230 V AC cos phi = 1
• Temporisation au déclenchement HVAC : 10 s à 60 min
• Contact HVAC : 5 A/250 V AC cos phi = 1
• Courant commutable minimal : 10 mA
• Charge lampe à incandescence et halogène : 2 000 W
• Charge LED < 2 W : 35 W, LED > 2 W : 400 W
• Indice de protection IP44 pour le détecteur et IP20 pour le bloc d’alimentation (EN 60 529)
• Classe de protection : II
• Température de service : 0 à +45 °C
• Raccordement par bornes à vis
• Finition blanche.
